ガイナ(GAINA)の実績＆施工例 ・ 施工方法 |
|
ガイナ(GAINA)の実績 -データーにみる省エネ効果と断熱効果- |
|
|
■ 冬季の灯油使用量削減 (暖房における省エネ効果の検証） |
|
|
|
 |
| ■ストープ使用期間 （11月〜３月） |

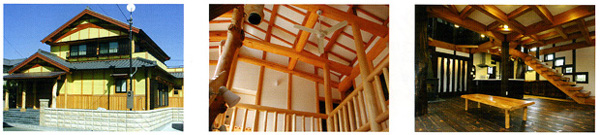

天井が高く広々とした空間のため、冬季の暖房効果が思わしくなかったこの住宅に、平成16年8月、外壁に加え、内装全面にガイナを塗布してリフォーム。
暖房に使用しているストープの灯油使用量を比較したところ、ガイナ(GAINA)塗料前の平成16年は７缶使用していたのが、平成17年は３缶、平成18年は４缶とそれぞれ削減。ガイナ(GAINA)がもたらす断熱による省エネルギー効果が検証されました。 |
 |
|
|
|
|
|
|
|
■ 遮熱効果で温度差２９℃ （コンクリート表面とガイナ塗布面の温度比較） |
|
|
 |
 |
夏になると太陽の熱でベランダの床が焼け、触ると火傷をするほど熱くなっていたのが、ガイナを塗ってからは裸足で出ても熱くなく、お子さんがベランダに出ても安心していられるように改善されました。 |

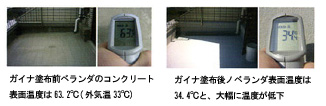

| ガイナ塗布前ベランダのコンクリート表面温度は63.2℃（外気温33℃） |
|
ガイナ塗布後のベランダ表面温度は、34.4℃と、大幅に温度が低下。 |
|
|
|
|
|
|
|
|
■ 昼も涼しく、夜も涼しい （ガイナ(GAINA)、断熱材、無塗布物置内部温度比較実験」） |
|
|
 |
 |
 |
|
| 平成17年7月20日〜8月31日の期間、ベランダに設置した物置内部温度の比較を行いました。物置は、無塗布物置、断熱材物置、ガイナ塗布物置の３種類。 |
|
| 断熱材物置には、厚さ25mmのスタイロフォームを、天井、内壁、扉部分に取り付けた。 |
|
| |
|
| 断熱材物置、無塗布物置、ガイナ塗布物置 （写真左から） |
|
|
|
|
|
|
サイズは、高さ1920mmX幅800mmX奥行き900mm。右上の図中、無塗装（青線）物置と断熱材（緑線）物置内部温度差は約３℃。無塗布物置とガイナ（赤線）塗布物置の温度差は約７℃、という測定結果を得ました。
日中の物置内温度を比べると、ガイナ塗布物置は、断熱材物置に比べ約４℃低いことがわかります。さらに夕方から朝方にかけて断熱材物置は、畜熱効果により熱を蓄えるため、内部温度がガイナ塗布物置および無塗布物置に比べ高くなっていることがわかります。
この結果を一般住宅に置き換えてみると、スタイロフォームなどの高性能とされている断熱材を採用した場合、保温効果を発揮してしまうため、夏では夜になっても冷房が必要となり、快適な住環境が実現されるとは思えません。
ガイナなら、従来の断熱材とは一線を画し、夏には遮熱効果を発揮して涼しく、冬には断熱効果を発揮することで暖かい、快適な住環境を約束します。 |
|
| |
|
|
|
|
|
|
|
|
|
|
■ 昼も涼しく、夜も涼しい |
| |
|
|
| |
物置の内装にガイナ(GAINA)を塗ったら涼しくなりました。 |
|
 |
| （平成19年８月測定 島根県雲南市） |
|
サーモグラフィー、温度計では、ガイナを物置内部に塗布での効果は-1.7℃の差ですが、物置に入ったときの体感は温度以上の差を感じました。 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|

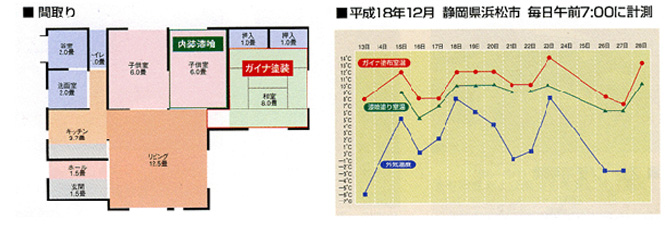

■ 内装にガイナ(GAINA)を塗り暖かい部屋が実現！ （寒い部屋にガイナ塗布） |
| |
|
|
| |
寒い角部屋も、ガイナ(GAINA)を内装に塗ると漆喰を塗った部屋より暖かい。 |
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
■ 音と臭いが消えた！ |
|
|
| そば屋店舗の内装、厨房の天井にガイナ(GAINA)を塗って店の雰囲気が良くなった。 |
|
|
|
|
|
|
| 1. |
朝、店に入ると前日の食材、タバコの臭いが気になっていたが、塗装後は清々しい感じの店になった。 |
|
 |
| |
|
|
|
|
| 2. |
内装に塗装後、１年経過しても壁にタバコのヤニが付着していない。 |
|
|
|
|
|
|
| 3. |
天ぷらの油の臭いが翌日に残らない。 |
|
|
|
|
|
|
| 4. |
今迄は気になっていた建物の裏を走る電車の音が塗装後は静かになった。 |
|
|
|
|
|
|
| |
|
|
|
東京都世田谷区 うどんそば処 夢月
井の頭線 下北沢駅西口前 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

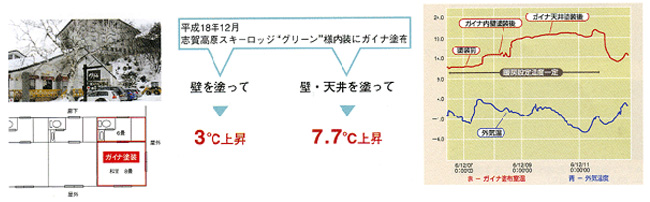

■ 同じ暖房設備のままで室内温度が7.7℃上昇！ |
|
|
| |
スキー場ロッジ「グリーン様」の寒さ対策のために客室の内装仕上材としてガイナを塗布。内装壁に塗り室温3℃上昇！内装壁と天井に塗り7.7℃上昇。暖房設備はそのままでした。 |
 |
|
|
|
|
|
|
|
■ 「平成17年度 省エネルギー優秀賞事例全国大会」資源エネルギー庁長官章受賞」 |
|
|
 |
平成17年度の省エネルギー優秀事例全国大会において、松江内陸工業団地協同組合連合会「中小21社の知恵と協力〜ここまでやれた省エネ活動〜」が、資源エネルギー庁長官章を受賞しました。
ガイナは 、島根県松江市内陸工業団地内にある冷蔵庫屋根に塗布され、その結果、冷蔵庫天井懐温度を13℃低下させることに成功しました。
同団地内の冷蔵庫は、懐内高温のため温度維持に多大な電力を必要としたほか、天井・壁の結露によるカビの発生や劣化などの問題を抱えており、これらの解決に、ガイナは威力を発揮しました。 |
|
|
|
| ------------------------------------------------------------------------- |
| ガイナ(GAINA)の施工方法 |
| |
|
ガイナの能力を十二分に発揮するため、下記項目に留意し施工をお願い致します。ガイナ１缶を塗装面積30〜35uで使い切れば、カタログ通りの性能を発揮致します。 |
| |
|
事前準備 |
| |
全ての塗装工事に言えることですが、ガイナの施工も
{ 下地調整第一 } の考えにたって施工をお願い致します。
さび、汚れはよく落とし素材に合ったプライマー（シーラー）にて処理し施工願います｡
（コンクリート面は高圧洗浄機にての洗浄をお願い致します、鉄面は錆落とし清掃を入念に行って下さい。） |
|
|
|
|
|
|
|
|
1. |
ガイナはすぐ塗装できる濃度に調整してありますが、セラミックが上部に浮いてきますので、電動攪拌機により、十分に攪拌してから使用してください。
ガイナは水性ですので、 塗りにくい場合には上水を足して塗りやすい濃度にして下さい 。 電動攪拌機にて十分に攪拌するのが最大のポイントです。
|
|
|
|
|
|
|
|
|
|
|
2. |
塗布面は必ずケレン､目荒らし､洗浄し
(高圧洗浄)素材に合った下地処理材で処理をして下さい｡ コンクリート面は微弾性シーラー。鉄面は変性エポキシプライマーをお勧めします。
その他アクリルエマルジョン系塗料とマッチする下地処理材で塗装可能です。 |
|
|
|
|
|
|
|
|
|
|
3. |
ガイナは 必ず２回以上に分けて塗装して下さい
(一度に厚塗りしますと亀裂の発生する恐れがあります) 屋根に塗装の場合は２〜３回塗りをお勧めします、塗膜が厚いほど防音性、断熱性を発揮します。
０.２０ｋｇ／u×２回（３５u/缶計算）
０.２３ｋｇ／u×２回（３０u/缶計算） |
|
|
|
|
|
|
|
|
|
|
4. |
乾燥時間は夏場で約２時間、冬場４時間必要です、乾いてから上塗り作業に移って下さい。 |
|
|
|
|
|
|
|
|
|
|
5. |
雨天、強風、多湿の日を避け、天気の良い日を選んで塗装して下さい。
(水性塗材ですので、５℃以上の気温で施工して下さい。) |
|
|
| |
 |
| |

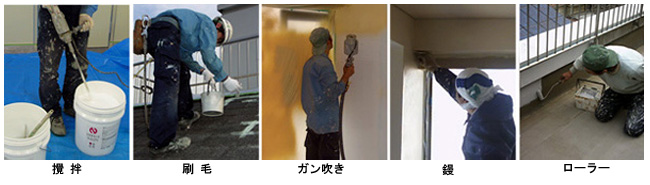

攪 拌 |
刷 毛 |
ガン吹き |
鏝 |
ローラー |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
